小工具,大應用,COGO解決全站儀施工坐標轉換之“痛”

2020-06-19 熱度:9387 ℃

  蘇州軌道交通施工項目,設計方提供的施工圖紙是蘇州城市坐標,而業主要求施工使用另外1套蘇州軌道坐標,業主提供了兩套坐標系的同名點控制點成果。

  施工的“難”:

  采用蘇州城市坐標進行放樣沒問題,但業主要求使用蘇州軌道坐標,資料怎么做;

  采用蘇州軌道坐標施工放樣,圖紙又是蘇州城市坐標,放樣點還需要挨個轉換,不現實。

  客戶的需求:

  對全站儀原始任務文件的所有數據進行坐標轉換,并將兩套坐標系統分開儲存并保留;

  新的任務文件需保留測量數據的原始性屬性,可作為監理方和業主認可的原始資料用于施工資料存檔。

  徠卡推薦的解決方案:

  了解到客戶使用的是徠卡Captivate全站儀TS16型號,我們?yōu)槠渫扑]一種Captivate全站儀特有的、具備原始數據的轉換能力的COGO坐標轉換工具:“平移,旋轉&縮放”。


  應用過程描述:

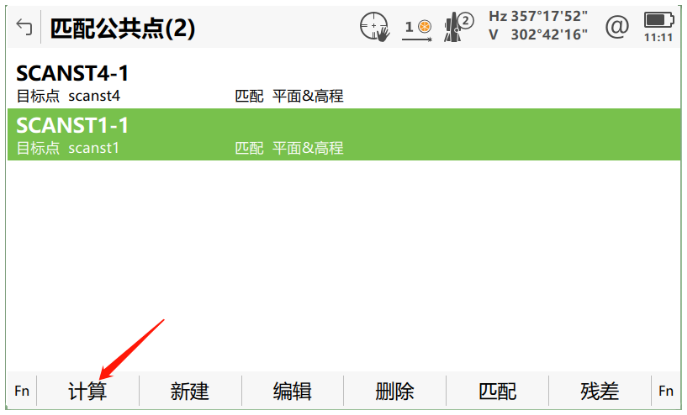

  第一步,采用徠卡TS16機載COGO坐標轉換工具:“平移,旋轉&縮放”功能,輸入兩套坐標系成果,并對兩套坐標使用的控制點進行公共點匹配,點擊“計算”;


  第二步,程序會計算出北坐標差、東坐標差、高差及旋轉點、旋轉角度和尺度信息;

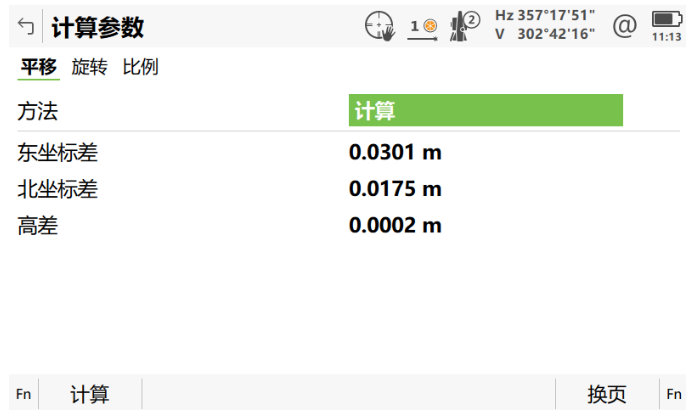

  計算參數的平移界面

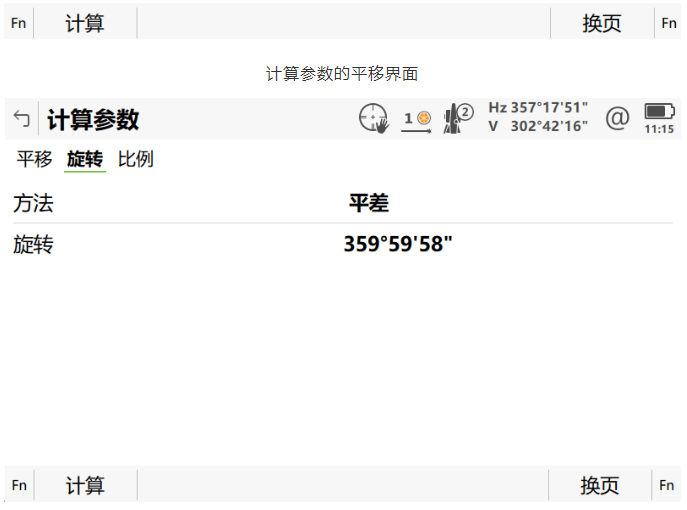

  計算參數的旋轉界面

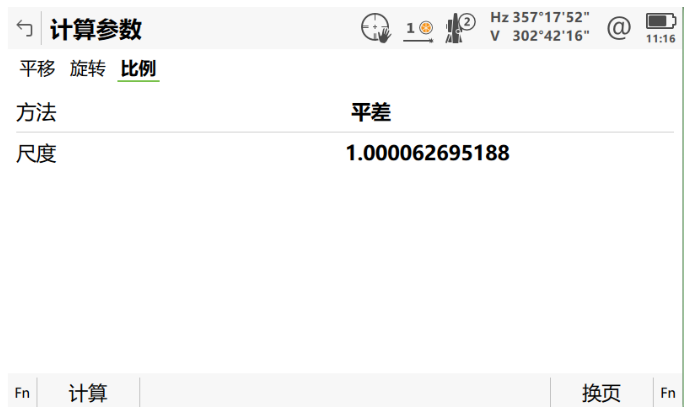

  計算參數的比例界面

  第三步,程序會根據計算出的轉換參數對選定的點進行坐標變換,轉換的所有點選擇新的任務文件進行保存。

  應用總結:

  ·徠卡Captivate的COGO坐標轉換工具是基于DBX原始數據的坐標轉換,坐標轉換原理符合測量學原理,轉換的數據具備原始數據的特征;

  ·轉換的數據可保存新的坐標系統任務文件,可作為施工資料保存,得到監理方和業主方認可。
